复合材料：因为某种目的，将2种或2种以上的材料结合在一起，形成具有新的特性或功能的材料。
塑料复合材料：聚合物与非聚合物结合在一起的复合材料。聚合物可以是热固性树脂，也可以是热塑性树脂；非聚合物可以是无机材料，也可以是有机材料，可以是粉末，也可以是纤维。
长玻纤增强聚丙烯复合材料：以改性聚丙烯作为基体，以长度为10～100mm的玻璃纤维作为增强材料，获得需要性能的复合材料。
LWRT－Light long glass fibre reinforced PP(轻质长玻纤增强聚丙烯，也称轻质GMT）
80年代LWRT在美国和欧盟得到广泛使用，主要用于汽车的内饰件，如顶蓬基材、搁物架、下护板、备胎盖板和天窗护板等基材。
LWRT主要特点是材料密度比较轻，材料内部有大量封闭的间隙，提供了材料良好的隔音和隔热性能，同时减轻了制件的质量。

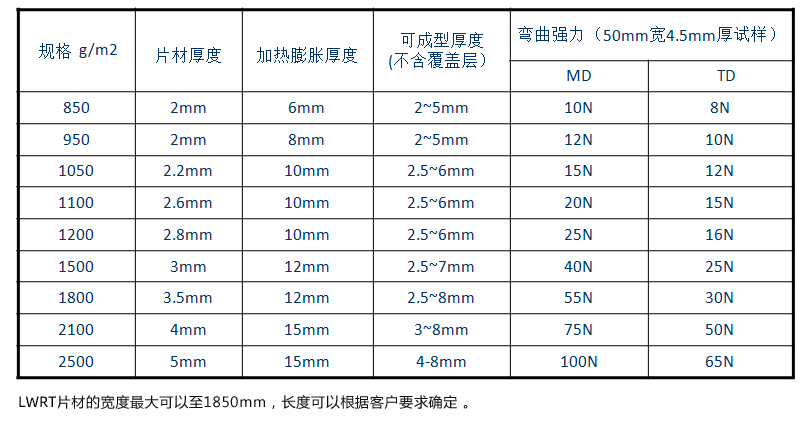

LWRT规格
LWRT－性能特点
环保性能－LWRT板材是由玻璃纤维和聚丙烯为原料，因此具有优良的环保性能，与PU或麻纤板相比无苯类、醛类、酚类等有害物质残留和挥发。LWRT板材做成的内饰件在90℃的条件下放置16个小时，无异味产生。产品可回收再利用，是真正的环保绿色产品。
安全性能－LWRT板材具有良好的阻燃性能，燃烧速度低于30mm/min，完全符合GB8410-1994中小于100mm/min的要求，以玻璃纤维为材料生产的产品受撞击破裂时，产生的是钝角、韧性的裂口，对人体具有保护作用。
物理性能－LWRT板材具有良好的拉伸强度、弯曲强度，耐冲击性能好，各项性能远远超过麻纤维板、木粉板及聚氨酯等材料。同时LWRT板材蓬松的网状结构还具有优良的隔热和吸音性能。
机械性能－LWRT具有良好的机械性能，弯曲强度高，冲击韧性好，1000g/m2的LWRT板材与1500g/m2的麻纤维板强度相似。
制品性能－LWRT板材在加热后，厚度能膨胀到板材厚度的4倍以上，可以成型厚度不均和形状较简单的制品，产品定型后无反弹，尺寸稳定性好。

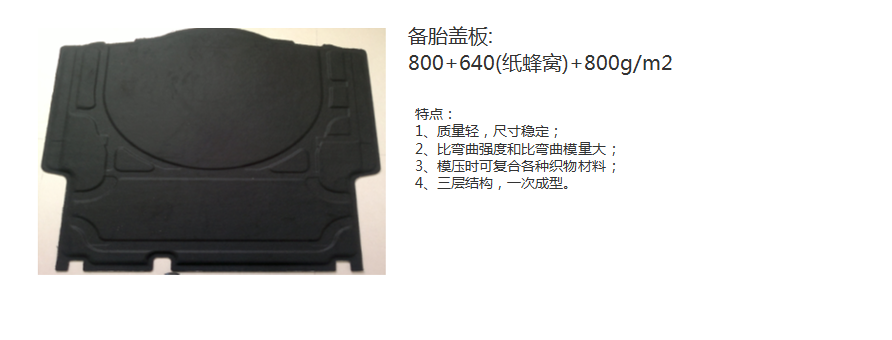

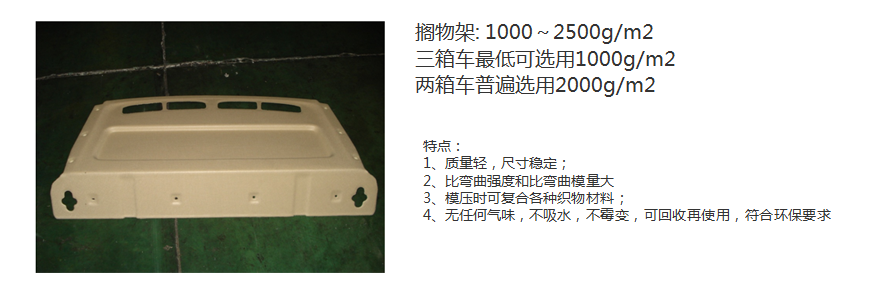

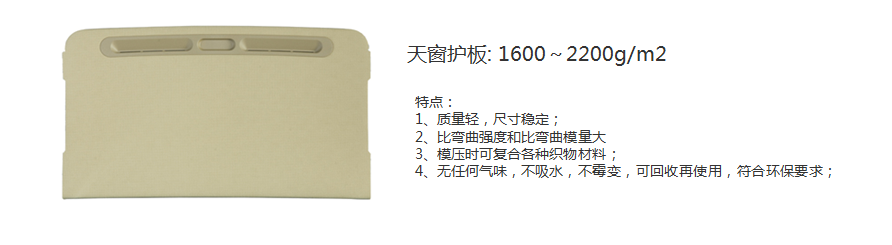

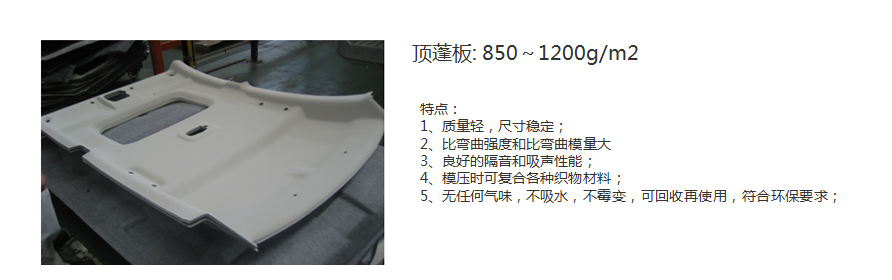

LWRT－典型制件和选材

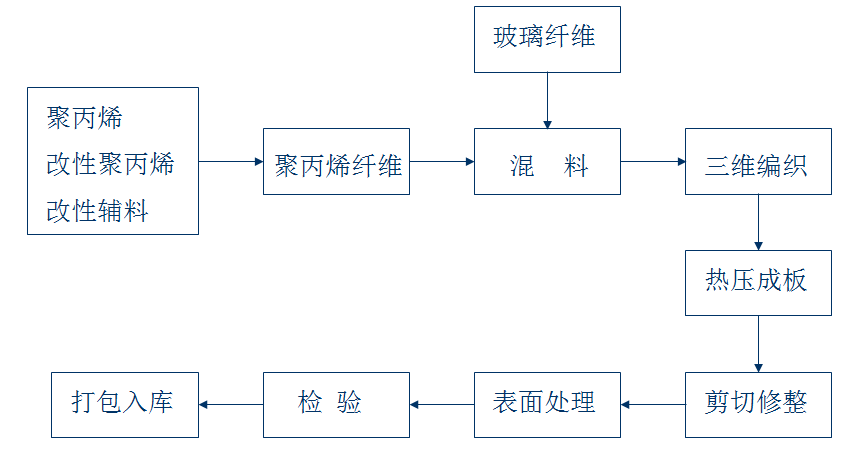

LWRT－主要生产工序
LWRT－影响质量的关键点
选材－对复合材料来讲，选材是至关重要的，关系到复合材料的集合力和最终的性能；
混料－混料关系材料的均匀性；
浸渍－浸渍同样关系到材料的均匀性和机械性能。
LWRT－使用工艺和注意点
材料加热温度和设备－一般选用红外加热设备，烘箱的设定温度应保证材料表面的温度在190～220℃；
加热时间－根据材料的克重不同进行设置，加热时间为80～180s，保证材料完全膨胀开，同时不发生降解；
模具压力为0.2～0.3MPa，保压时间40～60秒 ；
成形时，操作应迅速，保证材料成形前不能过分冷却；
成形时材料应保持一定张力，制件引伸较小时应人为给予一定张力。
